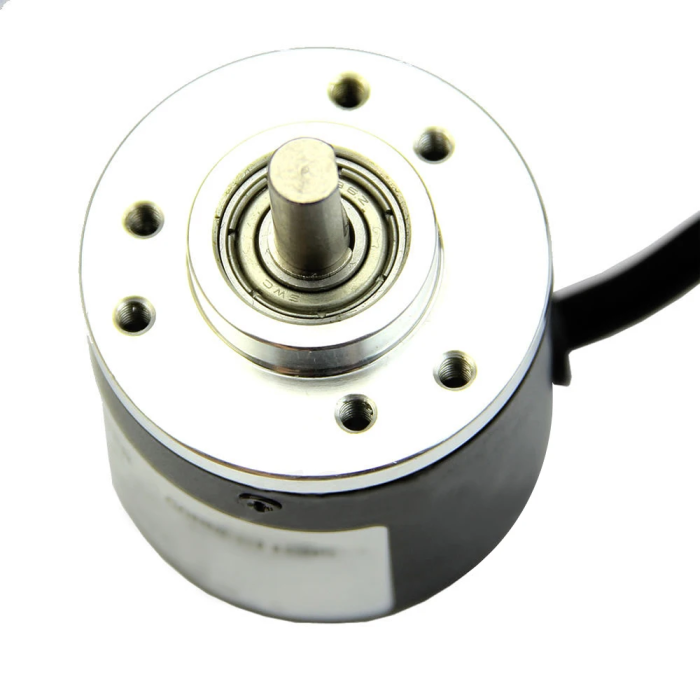

Інкрементний поворотний енкодер 5-24V постійного струму, 360/600 P/R Diymore

Інкрементний поворотний енкодер - це пристрій, який перетворює кутове положення або рух вала в електричний сигнал. Використовується для вимірювання швидкості обертання, угла і прискорення об'єкта, а також довжини. Підходить для інтелектуального управління різними вимірами розміщення, автоматичних гильотинних станків з фіксованою довжиною для шкіри, контролю довжини різьби сталі.

Дана модель представлена в двох модифікаціях 360 або 600 імпульсів / об.

На прикладі 2 фазного енкодера 600 P/R - дублюється частота імпульсів за оборот, то є не 1200 (на кожній фазі) а 2400 P/R.

2-фазний вихід AB не повинен бути напряму підключений до VCC, інакше згорить вихідний тріод.

Максимальна швидкість обертання: 5000 об/хв.

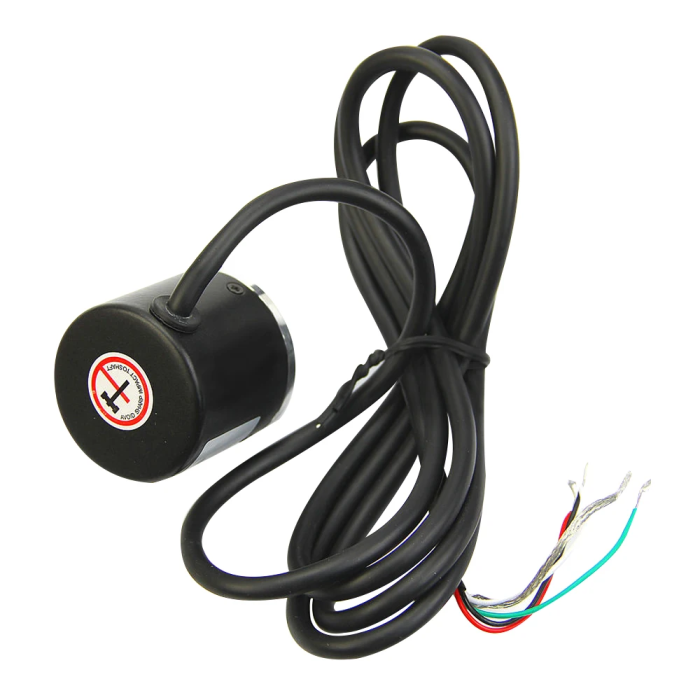

Длина кабелю: 1,5 м.

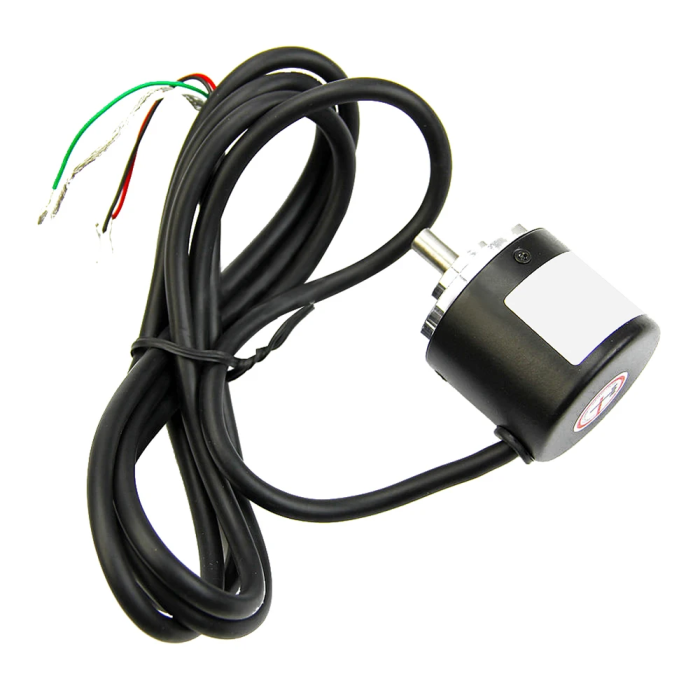

Підключення: Зелений = фаза A, білий = фаза B, червоний = живлення Vcc +, чорний = V0

Вал: 6*13мм

Розмір корпусу: 38*35.5мм
