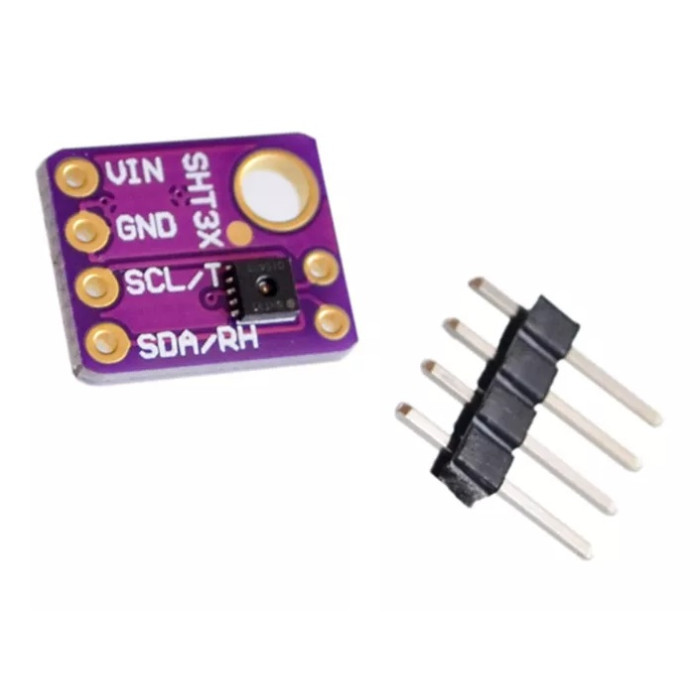

Датчики температуры/влажности Sensirion — одни из лучших и высокоточных устройств.. В отличие от более ранних моделей SHT, этот датчик имеет настоящий интерфейс I2C и даже с двумя вариантами адреса. Он также совместим с напряжением 3 В или 5 В, поэтому вы можете питать его и обмениваться данными с ним, используя практически любой микроконтроллер или микрокомпьютер.
VIN - контакт питания. Чип может использовать 2,5-5 VDC для питания. Для подключения модуля к контроллеру, нужно подавать столько напряжения, сколько использует ваш контроллер для питания.
GND - общая земля для питания и логики
SCL - тактовый вывод I2C, подключается к тактовой линии I2C вашего контроллера. Этот контакт имеет подтягивающий резистор 10K к Vin.
SDA - вывод данных I2C, подключается к линии передачи данных I2C вашего контроллера. Этот контакт имеет подтягивающий резистор 10K к Vin.

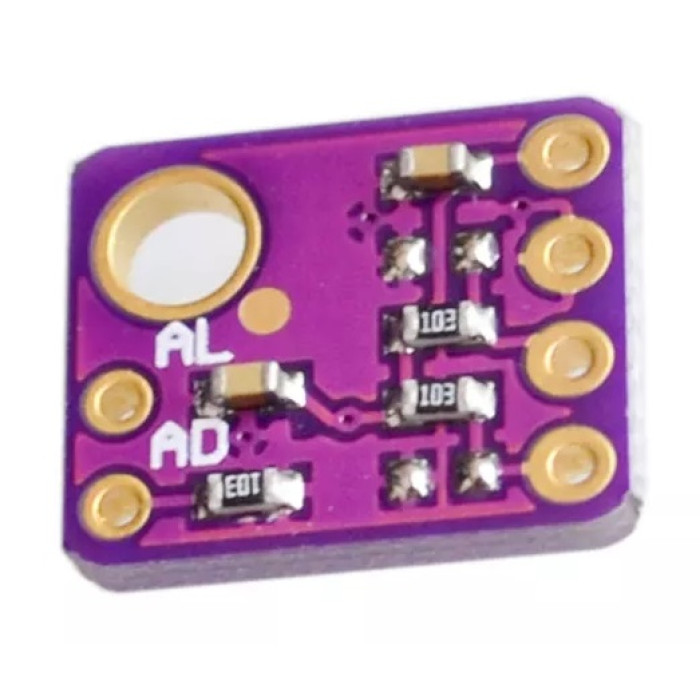

ADR — это контакт выбора адреса I2C. Этот контакт имеет подтягивающий резистор 10K, чтобы сделать адрес I2C по умолчанию 0x44. Можно привязать этот пин к Vin, чтобы адрес был 0x45
RST - Контакт аппаратного сброса. Имеет подтягивающий резистор 10K. Подключитесь к земле, чтобы сделать аппаратный сброс!
ALR - Выход предупреждения/прерывания. Вы можете настроить датчик таким образом, чтобы он оповещал вас о возникновении события.
